Linear Bar Grille ใช้ได้ทั้ง Supply และ Return มีวิธีสั่งต่างกันอย่างไร?

• Facebook
• Twitter
• Line

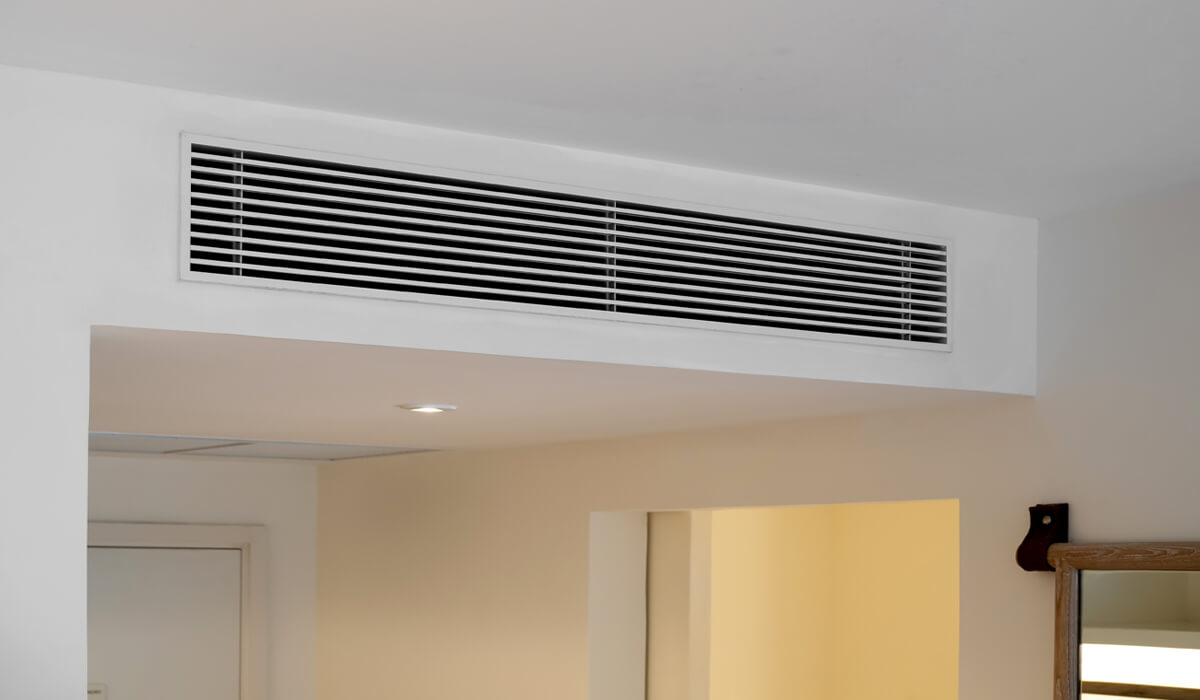

Linear Bar Grille (LBG) คือ หัวจ่ายลม แบบซี่ตรง แนวยาว เหมาะกับพื้นที่กว้าง ที่ต้องการความรู้สึก ลมเรียบ นุ่ม และสม่ำเสมอ โดยถูกออกแบบให้ ดูเรียบ และไร้รอยต่อ เหมาะกับงานเพดาน ที่ต้องการความสวยงาม ควบคู่กับประสิทธิภาพการจ่ายลมที่ดี ดีไซน์ที่กลมกลืนกับสถาปัตยกรรม ทำให้เป็นสถาปนิก และนักออกแบบภายใน นิยมใช้ในหลายประเภทอาคาร ทั้งคอนโดระดับพรีเมียม โครงการสำนักงาน Co-working Space ร้านอาหาร ไปจนถึงโรงแรม

หน้าที่ของ Linear Bar Grille

• • กระจายลมเย็น (Supply) หรือดูดลมกลับ (Return) ในระบบปรับอากาศ
  • ควบคุมทิศทางลม และปรับลมได้หลากหลาย ตามองศาซี่ (bar angle)
  • ใช้คู่กับ OBV (Opposed Blade Volume Damper) เพื่อปรับปริมาณลมให้สมดุล และเงียบยิ่งขึ้น

ทำไม Linear Bar Grille ถึงเป็นที่นิยมที่สุด สำหรับงานออกแบบ?

• • ดีไซน์มินิมอล เส้นสายเรียบตรง ทำให้เข้ากับฝ้า และงานสถาปัตย์ร่วมสมัย
  • กลมกลืนกับแนวไฟซ่อน (Lighting Cove) หรือรางไฟยาว ทำให้ภาพรวมที่สะอาดตา
  • สามารถทำสีฝุ่น (Powder Coat) เนื้อด้านให้เข้ากับสีฝ้า เช่น สีขาว ดำ เทา หรือสีพิเศษ
  • ทำได้ยาวต่อเนื่องหลายเมตร ทำให้ภาพรวมฝ้า ไร้รอยต่อกว่าหัวจ่ายแอร์ประเภทอื่นๆ

คุณสมบัติทั้งหมดนี้ ทำให้ Linear Bar Grille ไม่ใช่เพียง หน้ากากแอร์ หรือ หัวจ่ายลมเท่านั้น แต่กลายเป็น องค์ประกอบสถาปัตยกรรม (Architectural Element) ที่ช่วยเสริมภาพลักษณ์ของพื้นที่

Linear Bar Grille เป็นหัวจ่ายอากาศที่ใช้ได้ทั้ง Supply Air และ Return Air แต่ทั้งสองแบบมีวิธีใช้งานที่ต่างกันมาก เพราะลักษณะการไหลของลม และการออกแบบระบบไม่เหมือนกัน ด้านล่าง คือ วิธีใช้งานที่ถูกต้อง แบบมืออาชีพ พร้อมข้อควรรู้

1. การใช้งาน Linear Bar Grille แบบ Supply (จ่ายลมเย็นออก)

ต้องมี OBV ควบคุมปริมาณลม (CFM) เพื่อให้การกระจายลมนิ่ง และลดลมตก โดยเฉพาะชนิดที่มีความยาวต่อเนื่อง

• • เลือกระยะซี่ (Bar Spacing) ให้เหมาะ เช่น 6–9–12 มม. ระยะถี่ให้ลมนุ่ม ระยะกว้างให้ลมแรง และไกลขึ้น
  • หลีกเลี่ยงใช้ในเพดานที่ต่ำเกินไป เพราะ Linear Bar Grille อาจทำให้เกิดลมแอร์จ่อ

2. การใช้งาน Linear Bar Grille แบบ Return (ดูดลมกลับระบบแอร์)

ควรติดฟิลเตอร์กรองฝุ่น (Filter) ด้านหลัง เพื่อกรองฝุ่น และเพื่อความเรียบร้อยไม่ให้เห็นอุปกรณ์ภายในท่อ

• • เลือกระยะซี่ (Bar Spacing) สามารถกว้างกว่า Supply ได้ ความกว้างโดยประมาณ 12–15 มม. เพราะต้องการพื้นที่เปิดหน้ามากขึ้น สำหรับการดูดลม
  • ไม่จำเป็นต้องใช้ OBV เว้นแต่บางโครงการที่ต้อง Balance ความดันภายในห้องเป็นพิเศษ

ข้อจำกัดสำคัญของ Linear Bar Grille มี 3 ข้อ คือ

1. ข้อจำกัดด้านความยาว 1 ชิ้น ยาวสูงสุด 4 ม. ถ้ายาวกว่า ต้องใช้การทำรอยต่อชน (Butt Joint)
2. ข้อจำกัดด้านแรงดันลม (Static Pressure) ต้องใช้แรงดันมากกว่าหัวจ่ายอื่นๆ ควรมี OBV สำหรับ การควบคุมสมดุลลมทุกช่วง
3. ข้อจำกัดด้านเสียง (Noise) ช่อง Bar ที่ถี่มาก เมื่อเจอลมแรง จะเกิดเสียงลมดัง ต้องคำนวณ CFM ให้สัมพันธ์กับความถี่ของช่อง และต้องมี OBV ควบคุมปริมาณลม

การสั่ง Linear Bar Grille ต้องระบุข้อมูลให้ครบ เพราะหัวจ่ายชนิดนี้ มีรายละเอียดเฉพาะด้าน ที่ต่างจากหัวจ่ายทั่วไป โดยเฉพาะ เมื่อใช้งานเป็น Supply หรือ Return ต้องมีข้อกำหนดต่างกัน ดังนี้

สั่งผลิต Linear Bar Grille แบบ Supply (หัวจ่ายลมออก)

1. 1. ขนาดคอช่องลมจริง (Neck Size)
   2. ขนาดหน้ากริล (Face Size)
   3. ความห่างของซี่ (Bar Spacing) 6–9–12 มม.
   4. องศาใบ (Blade Angle) 0° / 15° / 30°
   5. แจ้งเพิ่ม OBV
   6. ความยาว โดย 1 ชิ้นยาวได้สูงสุด 1.8 ม.
   7. ทิศที่ต้องการให้ลมเป่า

สั่งผลิต Linear Bar Grille แบบ Return (หัวดูดลมกลับ)

1. 1. ขนาดคอช่องลมจริง (Neck Size)
   2. ขนาดหน้ากริล (Face Size)
   3. ความห่างของซี่ (Bar Spacing) 12–15 มม.

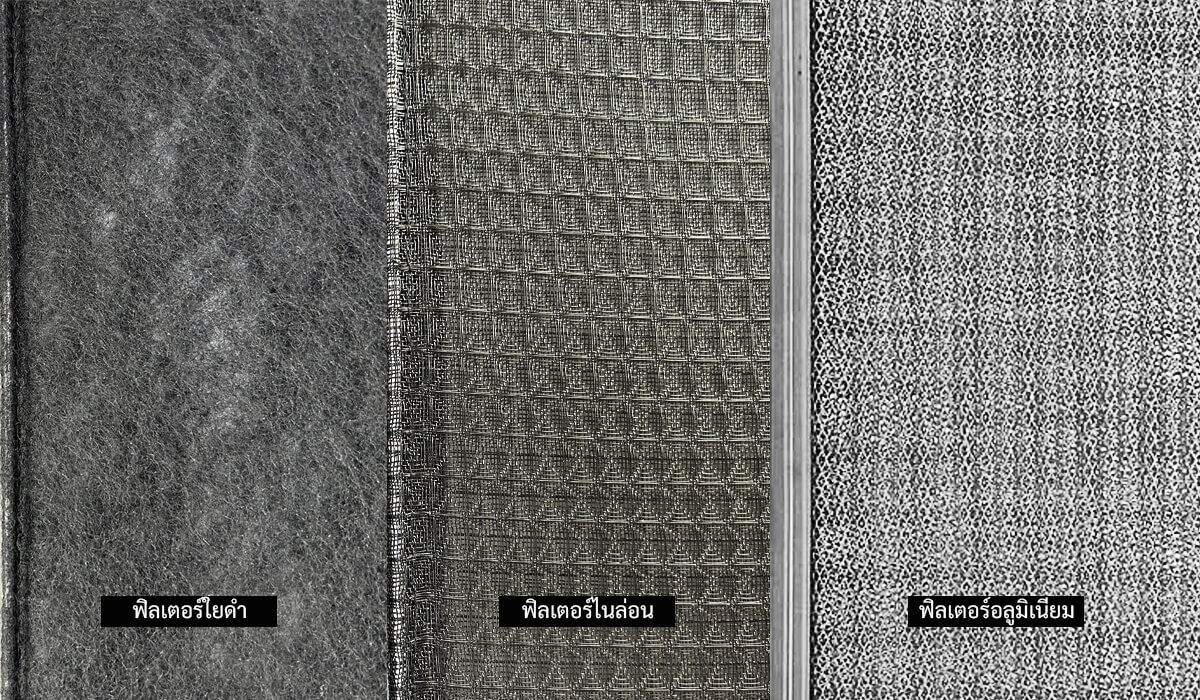

   4. เลือกวัสดุ สำหรับ ฟิลเตอร์กรองฝุ่น (Filter) เช่น ใยดำ ไนล่อน อลูมิเนียม

(ภาพตัวอย่าง ฟิลเตอร์แต่ละประเภท)

หากต้องการสั่งผลิต Linear Bar Grille ใช้งานเป็น Supply และ Return สำหรับงานโครงการ ทีมงานพร้อมให้คำแนะนำ สเปคให้เหมาะกับพื้นที่ของคุณ ติดต่อหรือส่งแบบเพื่อประเมิณราคาได้ที่ LINE : @udirons หรือโทร 084-326-6454
